产品简介

        APC-M-02型手工聚脲是一种由端异氰酸酯的预聚体和二胺固化剂、颜料、助剂等组成的高强度弹性聚脲材料。该体系为双组份，按比例混合并固化后形成一层致密的高强度、高伸长的弹性体，具有优良的防水、防腐、耐磨、抗冲磨和耐候性，是目前最先进的双组份手工聚脲材料。

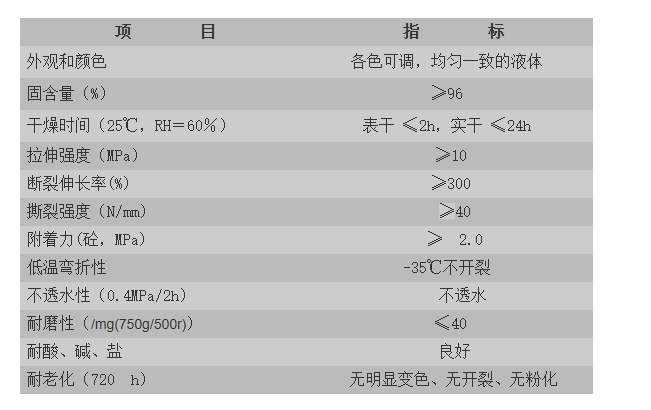

产品优点

1、手工施工，可常温或低温固化

2、优良的物理性能，强度高、弹性好

3、优良的延展性，可耐受混凝土的裂缝而不渗漏

4、耐水、油和酸碱盐各类化学介质

5、耐冲磨性能好，尤其适合水利工程

6、耐候性优良，户外长期使用不开裂、不粉化

产品用途

        APC-M-02型手工聚脲适用于桥梁、高铁、高速公路等防水工程；水渠、水坝、溢流面等水利设施；地下室、厨房、卫生间等；军工设施、码头堤坝、核电站等重要基础设施的防水防腐。

底材处理

1. 新混凝土应水化28天以上，固化完全，干燥后方可施工。

2. 混凝土的阴角和阳角都应圆弧过渡，避免直角引起应力集中导致涂层可能出现开裂。

3. 清洁。清除混凝土表面可能存在的灰尘、油污、盐析、脱膜剂、水泥浮浆等。清洗的方法包括扫除、水洗(低压)、洗涤剂清洗和溶剂清洗。

4.深度污染及较厚疏松层的清除。若旧混凝土表面疏松层较厚，一般采用机械清理如抛丸处理、喷砂处理、高压水冲洗等方法去除。在清除有介质渗透现象的混凝土时，必须将深层的介质完全清除，直至露出清洁、坚固的表面。

5.缺陷修补。用N100刚性腻子对混凝土底材的孔洞、蜂巢状结构、缺陷孔进行修补、找平。刚性腻子固化后用电动砂轮磨平。

6.裂缝修补。根据国家《混凝土结构加固技术规定》，缝宽在0.1mm以上的裂缝必须进行修补。推荐使用开槽修补法，即沿着裂缝将混凝土凿成V型槽，然后使用弹性聚脲密封胶将其填平。

7.底材处理完毕后，刷涂或滚涂1道封闭底涂，以提高聚脲和混凝土的附着力。

涂装方法

1、重量比A:B=2:1，一定要称量准确，否则会导致不固化或强度差。

2、施工前先用电动搅拌将B组分搅拌均匀，然后将B组分倒入A组分中，继续搅拌均匀后方可使用。

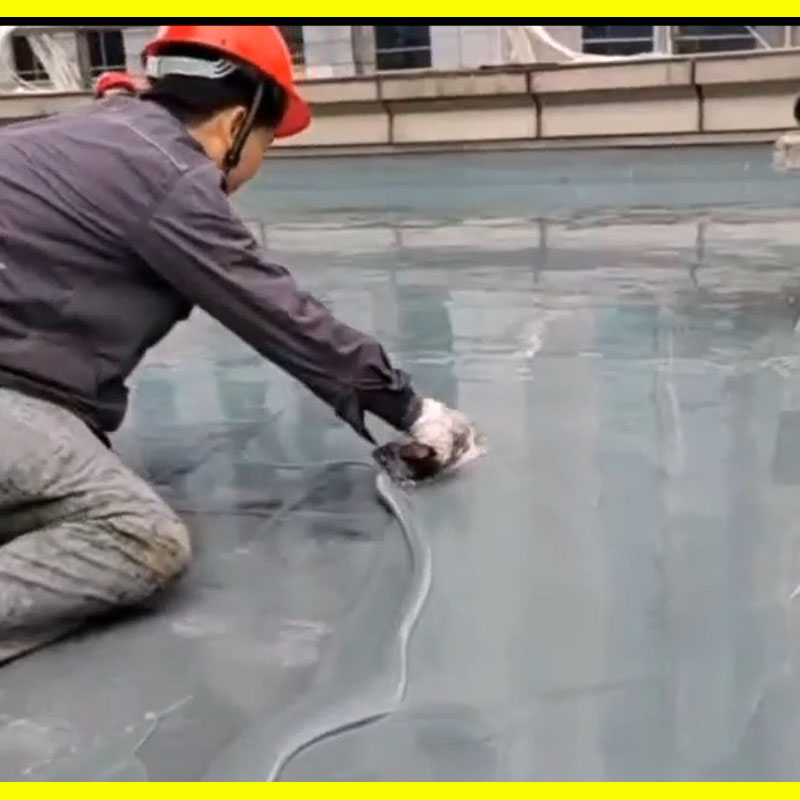

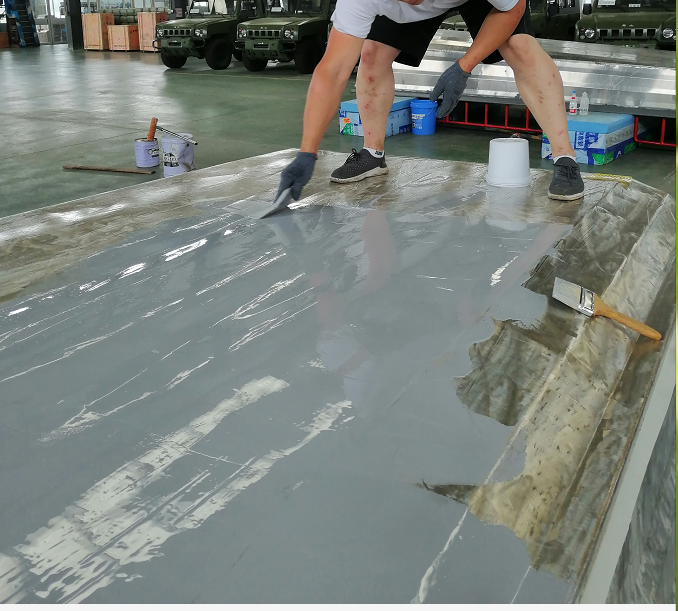

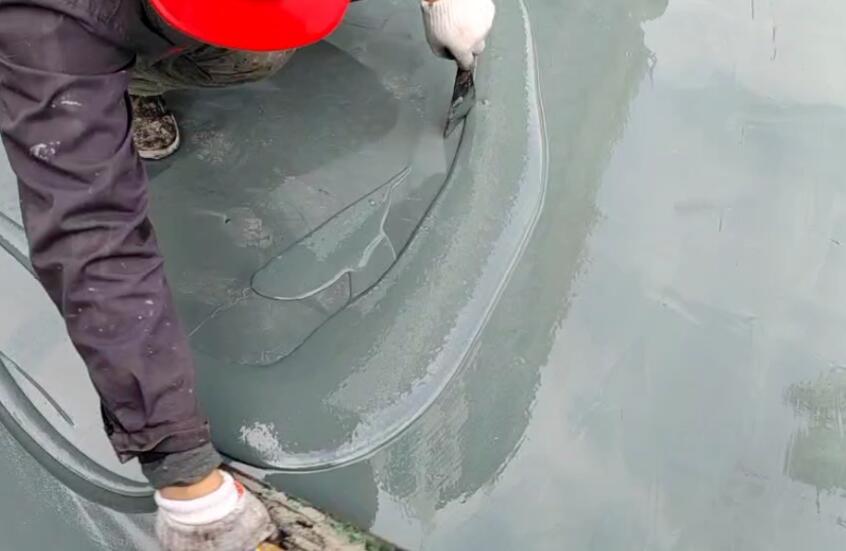

3、手工刷涂或刮涂

4、推荐厚度为1-2mm（视用户要求而定）。

包装规格

24公斤/套

贮存和运输

1、本产品应贮存在阴凉、通风、干燥的库房中，严禁雨淋、日晒，隔绝火源，远离热源，贮存温度应为10~35℃。

2、本产品在不打开原包装的情况下，贮存期自生产之日起为6个月，超过贮存期可按本产品标准规定的项目进行检验，若符合技术要求仍可使用。

3、本产品不含有机溶剂，可按非危险品运输。运输时，应严禁雨淋、日晒，并应符合运输部门的有关规定。

注意事项

1、施工时底材温度应高于露点3℃以上。

2、施工前必须充分搅拌至完全均匀。

3、若体系粘度较大，可加入少量溶剂进行稀释。

4、在密闭空间施工时，应保证良好的通风。
